Сервер консолидации технологических данных WideTrack - эффективное средство создания интегрированной АСУ

Прайс-лист WideTrack версии 1.6

Построение современных интегрированных автоматизированных систем управления (ИАСУ) энергетических предприятий связано с решением задач сбора, хранения, обработки и передачи информации с нижних уровней ИАСУ (АСУТП, АИИСКУЭ, АСКУТ, АСКУГ, АСУЭТО и др.) на средний (MES, EAM) и верхний уровни (ERP). Разнородность систем, форматов и протоколов требуют наличия специальных средств сбора, обработки и хранения данных.

Данные с нижнего уровня должны консолидироваться в одном месте, подвергаться анализу, хранению и преобразованию в информацию для MES и ERP систем. Именно для этих целей и был разработан новый программный продукт - сервер технологических данных WideTrack.

Обеспечивая приём и передачу данных с подсистем нижнего уровня, WideTrack позволяет отделить вопросы обмена, хранения, обработки и консолидации данных с разнородных источников (SCADA, OPC, XML, реляционных БД) от решения высокоуровневых проблем управления предприятием, делая архитектуру системы простой и наглядной.

Сервер консолидации технологических данных WideTrack - это сервер хранения и обработки данных, обеспечивающий единый портал для доступа ко всей технологической информации и позволяющий интегрировать эту информацию с бухгалтерской, финансовой, экономической и кадровой для повышения эффективности работы предприятия. WideTrack позволяет организовать гибкую среду обработки информации для крупных и территориально рассредоточенных организаций.

Пирамида современных решений для задач построения интегрированных АСУ В общей пирамиде современных решений для задач построения интегрированных АСУ, WideTrack представляет собой основной компонент консолидации данных, необходимый для создания целостной информационной среды предприятия.

В основу архитектуры WideTrack положены:

  • Универсальность, модульность и открытость
  • Масштабируемость
  • Независимость от программных продуктов АСУ нижних и верхних уровней
  • Поддержка систем классификации и кодирования (типа KKS и др.).
WideTrack обладает широчайшими возможностями по наращиванию и изменению своего функционала и легко интегрируется как в создаваемые так и в уже существующие системы. Иерархическая структура

В случае территориально - распределённой структуры предприятия или наличия нескольких отдельных информационных центров, WideTrack позволяет организовать иерархическую структуру, которая обеспечит централизованное управление

Основные функции WideTrack:

  • Обмен информацией с разнотипными источниками данных. Определяется наличием в системе специального коннектора для каждого типа источника
  • Обработка данных. Реализуется за счёт специальнонаписанных функций - обработчиков и обеспечивает решение пользовательских задач обработки данных
  • Хранение. Обеспечивает универсальное сохранение данных в различные СУБД (Microsoft SQL Server, Oracle и т.д.).

Основными возможностями WideTrack являются:

  • Модульная, расширяемая и масштабируемая структура;
  • Построение иерархии СТД для территориально-распределенных организаций;
  • Предоставление механизмов доступа удаленных клиентских приложений к собственным данным, таким как ODBC, OLEDB, ADO и ADO. NET;
  • Поддержка защиты данных от несанкционированного доступа;
  • Поддержка работы с несколькими часовыми поясами;
  • Одновременная поддержка нескольких языков;
  • Наличие механизма сигнализации, необходимого для оповещения об изменении количества и качества информации при соответствующем конфигурировании тегов на всех уровнях системы;
  • Осуществление автоматического перезапуска самого себя в случае сбоя в работе;
  • Функции верификации и коррекции данных для надежных каналов связи позволяют восстанавливать пропущенную при передаче информацию;
  • Гарантированный прием данных даже в случае многочисленных сбоев связи;
  • Осуществление диагностики связи со своими источниками данных;
  • Наличие оперативной базы данных;
  • Наличие исторической базы данных;
  • Преобразование данных от разнородных источников в типовой формат;
  • Поддержка наименования тегов по стандартам AKS, KKS и подобным им;
  • Преобразование имен тегов, полученных от источников данных, именующих теги по другим стандартам, в стандарты AKS, KKS и подобные им;
  • Добавление, обновление, просмотр, и удаление данных в режиме on-line;
  • Поддержка логического сжатия данных;
  • Обеспечение архивирования данных;
  • Поддержка резервирования данных;
  • Поддержка восстановления данных с резервной копией;
  • Поддержка репликации данных;
  • Поддержка сменных носителей информации для обеспечения гибкого архивирования данных;
  • Поддержка расположения на нескольких физически/логических узлах (компьютерах).
WideTrack верхнего уровня собирает информацию от нескольких источников (WideTrack, SCADA, OPC, реляционных баз данных (РБД) и т.д.) для передачи её в ERP, MES и другие приемники, а также обеспечивает запись управляющей и служебной информации обратно в источники данных. Связь между серверами одного уровня может использоваться, например, для создания систем с резервированием.

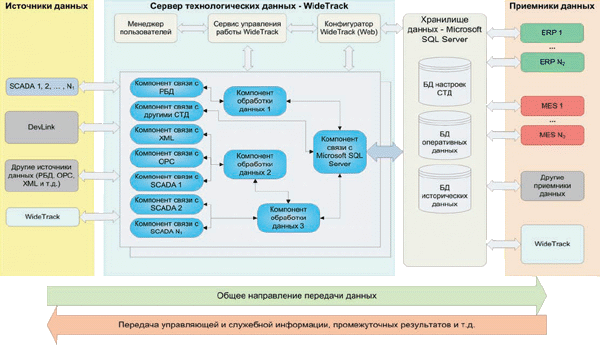

Архитектура WideTrack:

  • Хранилище данных (Хранилище) - позволяющее сохранять данные на накопителях
  • Программы передачи данных от источников (Модули связи) - программы, передающие данные от различных источников данных в хранилище (например, на основе Microsoft SQL Server), а обратно - управляющие воздействия
  • Сервис управления работы WideTrack (Сервис управления) - программа, управляющая поведением модулей связи и SQL Сервера, обеспечивающая запуск по расписанию и следящая за их стабильной работой
  • Конфигуратор WideTrack - модуль настройки различных частей сервера технологических данных: хранилища, модулей связи, обработчиков и визуализаторов данных. Достоинства программы: простота настройки и конфигурирования; web интерфейс; не требует знания языков программирования
  • Обработчики данных - специально написанные функции для решения пользовательских задач по обработке данных. Эти программы осуществляют обработку данных и передают их либо в визуализаторы данных, либо обратно в WideTrack, либо в ERP и MES-системы. Функции обработки данных могут быть статистическими, финансовыми, экономическими и т.д.
WideTrack

Характеристики:

  • скорость обмена данными: до 100 000 тэгов в секунду
  • форматы хранимых данных: без ограничений
  • глубина хранения данных: более 4-х лет
  • количество подключений: ограничено только возможностями хранилища данных
  • количество источников: не ограничено
  • минимальные системные требования: Pentium 4 2000, 512 MB RAM, от 40 GB HDD, Windows 2000 /XP.
Использование WideTrack совместно с другими решениями являются хорошим выбором в реализации задач сбора, хранения, обработки, отображения и передачи информации общекорпоративного уровня. Единая многокомпонентная открытая среда на основе:
